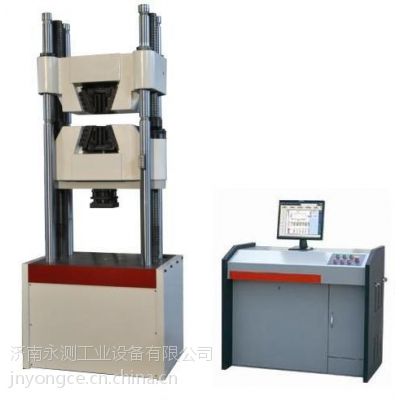

WAW-1000D微机控制电液伺服式万能试验机

★ 电液伺服试验机主要用途：

WAW-1000D系列微机控制电液伺服万能试验机采用油缸下置式、四立柱主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002/2010《室温材料 金属拉伸试验方法》的要求。

★电液伺服试验机 性能特点：

1 主机：

1.1主机采用油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。

1.2 坚固的四立柱两丝杠结构设计，整机稳定性***。

1.3 移动横梁设计有独特的消除间隙机构，避免了B型机横梁受力后窜动所带来的试验误差。

1.4 钳口与钳口夹板间设有10mm的滑板，***延长了钳口夹板的使用寿命。

1.5 试验空间可根据试样的长度分三段调整，处适用于高温炉等外设设备的使用。

1.6 油缸采用间隙密封，即提高了测量精度又增加了使用寿命。

2 传动系统：

下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。

3 液压系统（琴台式油源）

3.1采用进口高压齿轮泵噪音低、压力平稳。

3.2动力系统与操作台一体化设计，便于操作，节省实验空间。

3.3表面经喷塑处理，外形美观。

4 控制系统

4.1实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；

4.2数据采集系统由4路高精准32位A/D转换通道组成。分辨率达1/500000，全程不分档；

4.3选用BB、AD、Xilinx等原装集成器件，全数字化设计；

4.4符合PCI总线标准，微机自动识别和安装，做到“即插即测”；

4.5电子测量系统无电位器等模拟元件，***互换性，方便维修更换。

★电液伺服试验机 技术参数：

1、试验力：1000kN；

2、试验力测量范围：20KN-1000kN；

3、试验力示值精度： ±1%；

4、位移测量分辨力：0.01mm；

5、变形测量精度: ±0.5%

6、活塞移动速度：100mm/min；

7、拉伸试验空间（含活塞行程）：750mm

8、压缩试验空间（含活塞行程）：700mm

9、扁试样夹持厚度：0-20mm

10、圆试样夹持直径：φ13-φ26mm  φ26-φ40mm

11、压盘尺寸：204×204mm

12、弯曲试验支滚间距： 450 mm

13、支滚宽度：140mm

14、支点直径：φ40mm

15、活塞行程：250mm；

16、夹紧方式：液压夹紧

17、外形尺寸：主机：960×650×2500mm；油源：1100×700×950mm

18、整机重量:3600 kg

注：以上为电液伺服试验机标准配置，可根据客户要求特殊定做。
